МЕТРИЧЕСКАЯ ЦЕПЬ, ISO 1977 – DIN 8167
Наша компания производит и поставляет тяговые, конвейерные, приводные цепи с метрическим шагом. Наша продукция изготавливается в соответствии с зарубежными стандартами ISO 1977 и DIN 8167, также она отвечает требованиям российского ГОСТа.
Мы производим цепи и комплектующие к ним для пищевой, непищевой, металлургической и деревообрабатывающей промышленности. На нашем складе всегда в наличии цепи с метрическим шагом:
- для подвесных конвейеров;
- роликовые одно- и многорядные;
- конвейерные, оснащенные скребками или пластинами;
- из нержавеющей стали;
- с крепежными отверстиями;
- удлиненные с втулками;
- поворотные прецизионные;
- тяговые.
Также мы изготавливаем специальные цепи с метрическим шагом на заказ, по чертежам и проектам клиента.
Продукция на заводе Z.M.C. Italy изготавливается из прочных металлических сплавов. Для производства деталей цепей применяются цементируемые и другие сорта стали, а также никелевые сплавы, отличающиеся высокой износостойкостью.
Цепи с метрическим шагом проходят химическую, термическую обработку и тестирования, отбраковку, регламентируемые стандартами качества DIN, ISO и ГОСТ.
МЕТРИЧЕСКАЯ ЦЕПЬ, ISO 1977 – DIN 8167

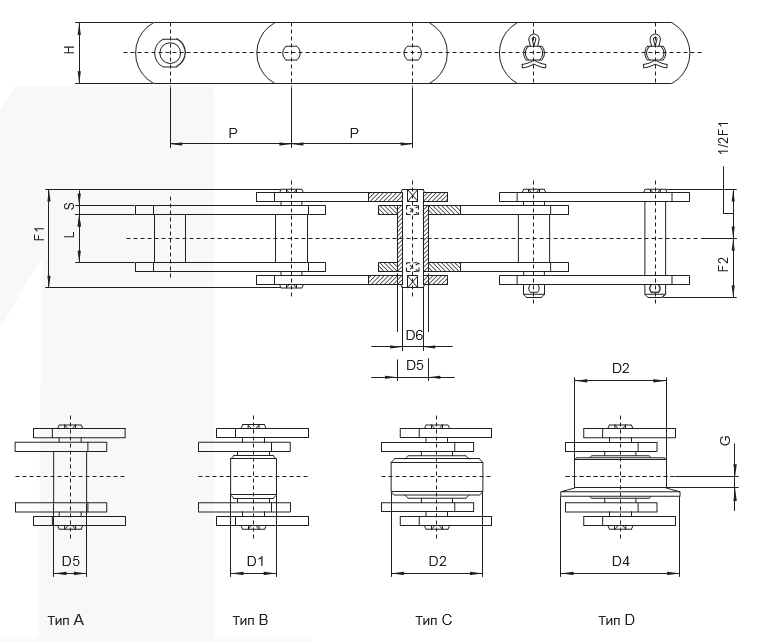

СПЛОШНАЯ ШАРНИРНАЯ ЦЕПЬ
|
Цепь № |
P мм |
L мм |
D1 мм |
D2 мм |
D4 мм |
G мм |
D5 мм |
D6 мм |
H мм |
S мм |
F1 мм |
F2 мм |
|
|
|
N |
N* |
|||||||||||||
|
M 20 |
40 |
16 |
12,5 |
25 |
32 |
3,5 |
9 |
6 |
18 |
2,5 |
33 |
19 |
20.000 |
32.000 |
|
“ |
50 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
63 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
M28 |
50 |
18 |
15 |
30 |
36 |
4 |
10 |
7 |
20 |
3 |
36 |
20,5 |
28.000 |
42.000 |
|
“ |
63 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
M 40 |
63 |
20 |
18 |
36 |
45 |
4,5 |
11 |
8 |
25 |
4 |
40,5 |
24 |
40.000 |
60.000 |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
M 56 |
63 |
24 |
21 |
42 |
50 |
7 |
15 |
10 |
30 |
4 |
45 |
26 |
56.000 |
85.000 |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
M 80 |
80 |
28 |
25 |
50 |
60 |
7 |
18 |
12 |
35 |
5 |
54,5 |
30,5 |
80.000 |
125.000 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
Предельная нагрузка(*) Предельная нагрузка (с термозакаленным покрытием)
Дополнительные характеристики:
- ролики из нейлона, делирина и т. д.
- с удлиненными штифтами
- из нержавеющей стали
- обработка поверхности цинковым покрытием, никелирование и т. д.
- предварительно растянутая и маркированная
ОСНАСТК
|
Цепь № |
P мм |
a мм |
b мм |
c мм |
d1 мм |
e мм |
f мм |
Угол мм |
Вес цепи кг/м |
Вес на деталь, кг |
|||
|
тип A |
тип B |
тип C |
тип D |
||||||||||
|
M 20 |
40 |
16 |
27 |
14 |
6,6 |
40 |
● |
❂ |
1,1 |
1,3 |
2,4 |
2,5 |
0,020 |
|
“ |
50 |
“ |
“ |
14 |
“ |
“ |
● |
❂ |
1,01 |
1,3 |
2 |
2,1 |
0,020 |
|
“ |
63 |
“ |
“ |
35 |
“ |
“ |
20 |
25x3 |
0,99 |
1,2 |
1,8 |
1,9 |
0,040 |
|
“ |
80 |
“ |
“ |
50 |
“ |
“ |
35 |
“ |
0,9 |
1,1 |
1,6 |
1,6 |
0,060 |
|
M28 |
50 |
20 |
32 |
20 |
9 |
47 |
● |
20x3 |
1,6 |
1,9 |
3,3 |
3,4 |
0,020 |
|
“ |
63 |
“ |
“ |
20 |
“ |
“ |
● |
30x3 |
1,5 |
1,7 |
2,8 |
2,9 |
0,020 |
|
“ |
80 |
“ |
“ |
45 |
“ |
“ |
25 |
“ |
1,4 |
1,6 |
2,5 |
2,6 |
0,050 |
|
“ |
100 |
“ |
“ |
60 |
“ |
“ |
40 |
“ |
1,3 |
1,5 |
2,1 |
2,2 |
0,080 |
|
M 40 |
63 |
25 |
35 |
31 |
9 |
50 |
● |
❂ 30x4 |
2,25 |
2,6 |
4,4 |
4,6 |
0,040 |
|
“ |
80 |
“ |
“ |
45 |
“ |
“ |
20 |
❂ “ |
2 |
2,3 |
3,7 |
3,9 |
0,070 |
|
“ |
100 |
“ |
“ |
60 |
“ |
“ |
40 |
❂ “ |
1,9 |
2,1 |
3,2 |
3,4 |
0,100 |
|
“ |
125 |
“ |
“ |
85 |
“ |
“ |
65 |
“ |
1,8 |
2 |
2,9 |
3 |
0,150 |
|
M 56 |
63 |
30 |
44 |
22 |
11 |
61 |
● |
40x4 |
3,4 |
3,9 |
6,8 |
7,2 |
0,050 |
|
“ |
80 |
“ |
“ |
30 |
“ |
“ |
● |
“ |
3 |
3,4 |
5,7 |
6 |
0,070 |
|
“ |
100 |
“ |
“ |
50 |
“ |
“ |
25 |
“ |
2,8 |
3,1 |
5 |
5,2 |
0,120 |
|
“ |
125 |
“ |
“ |
75 |
“ |
“ |
50 |
“ |
2,6 |
2,9 |
4,4 |
4,5 |
0,180 |
|
“ |
160 |
“ |
“ |
110 |
“ |
“ |
85 |
“ |
2,54 |
2,7 |
3,9 |
4,1 |
0,270 |
|
M 80 |
80 |
35 |
48 |
30 |
11 |
65 |
● |
❂ 40x4 |
4,7 |
5,4 |
9,2 |
9,4 |
0,070 |
|
“ |
100 |
“ |
“ |
50 |
“ |
“ |
25 |
❂ “ |
4,3 |
4,8 |
7,9 |
8 |
0,120 |
|
“ |
125 |
“ |
“ |
75 |
“ |
“ |
50 |
❂ “ |
4 |
4,4 |
6,9 |
7 |
0,180 |
|
“ |
160 |
“ |
“ |
110 |
“ |
“ |
85 |
❂ “ |
3,7 |
4 |
6 |
6,1 |
0,270 |
|
“ |
200 |
“ |
“ |
150 |
“ |
“ |
125 |
❂ “ |
3,5 |
3,8 |
5,3 |
5,4 |
0,360 |
● оснастка с 1 отверстием
❂ как альтернативная встроенная оснастка
Вся оснастка должна быть с одним отверстием
СПЛОШНАЯ ШАРНИРНАЯ ЦЕПЬ
|
Цепь № |
P мм |
L мм |
D1 мм |
D2 мм |
D4 мм |
G мм |
D5 мм |
D6 мм |
H мм |
S мм |
F1 мм |
F2 мм |
|
|
|
N |
N* |
|||||||||||||
|
M 112 |
80 |
32 |
30 |
60 |
75 |
7,5 |
21 |
15 |
40 |
6 |
63 |
36 |
112.000 |
175.000 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
M 160 |
100 |
37 |
36 |
70 |
90 |
8,5 |
25 |
18 |
50 |
7 |
72 |
41,5 |
160.000 |
260.000 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
M 224 |
125 |
43 |
42 |
85 |
105 |
10 |
30 |
21 |
60 |
8 |
84 |
47 |
224.000 |
340.000 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
M 315 |
160 |
48 |
50 |
100 |
124 |
10,5 |
36 |
25 |
70 |
10 |
97 |
55 |
315.000 |
520.000 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
400 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
(*) Предельная нагрузка (с термозакаленным покрытием)
Дополнительные характеристики:
- ролики из нейлона, делирина и т. д.
- с удлиненными штифтами
- из нержавеющей стали
- обработка поверхности цинковым покрытием, никелирование и т. д.
- предварительно растянутая и маркированная
ОСНАСТКА
|
Цепь № |
P мм |
a мм |
b мм |
c мм |
d1 мм |
e мм |
f мм |
Угол мм |
Вес цепи кг/м |
Вес на деталь, кг |
|||
|
тип A |
тип B |
тип C |
тип D |
||||||||||
|
M 112 |
80 |
40 |
55 |
28 |
14 |
80 |
● |
50x6 |
6,8 |
8 |
14 |
14,7 |
0,130 |
|
“ |
100 |
“ |
“ |
40 |
“ |
“ |
● |
“ |
6,2 |
7,2 |
12 |
12,5 |
0,180 |
|
“ |
125 |
“ |
“ |
65 |
“ |
“ |
35 |
“ |
5,7 |
6,5 |
10,4 |
10,8 |
0,300 |
|
“ |
160 |
“ |
“ |
95 |
“ |
“ |
65 |
“ |
5,3 |
5,9 |
9 |
9,3 |
0,440 |
|
“ |
200 |
“ |
“ |
130 |
“ |
“ |
100 |
“ |
5 |
5,5 |
7,9 |
8,2 |
0,590 |
|
M 160 |
100 |
45 |
62 |
30 |
14 |
85 |
● |
50x6 |
9,7 |
11,2 |
18,9 |
20,2 |
0,130 |
|
“ |
125 |
“ |
“ |
50 |
“ |
“ |
25 |
“ |
8,9 |
10 |
16,3 |
18,1 |
0,230 |
|
“ |
160 |
“ |
“ |
80 |
“ |
“ |
50 |
“ |
8,2 |
9,1 |
14 |
15,4 |
0,370 |
|
“ |
200 |
“ |
“ |
115 |
“ |
“ |
85 |
“ |
7,6 |
8,4 |
12,2 |
13,4 |
0,530 |
|
“ |
250 |
“ |
“ |
175 |
“ |
“ |
145 |
“ |
7,3 |
7,9 |
11 |
12 |
0,800 |
|
M 224 |
125 |
55 |
70 |
35 |
18 |
100 |
● |
60x8 |
13 |
14,8 |
25,8 |
26,6 |
0,300 |
|
“ |
160 |
“ |
“ |
60 |
“ |
“ |
● |
“ |
12 |
13,4 |
22 |
22,7 |
0,430 |
|
“ |
200 |
“ |
“ |
100 |
“ |
“ |
65 |
“ |
11 |
12,1 |
19 |
19,5 |
0,710 |
|
“ |
250 |
“ |
“ |
160 |
“ |
“ |
125 |
“ |
10,3 |
11,2 |
16,7 |
17,1 |
1,130 |
|
“ |
315 |
“ |
“ |
230 |
“ |
“ |
190 |
“ |
9,8 |
10,5 |
14,9 |
15,2 |
1,600 |
|
M 315 |
160 |
65 |
80 |
35 |
18 |
115 |
● |
70x9 |
18,3 |
20,4 |
33,3 |
34,6 |
0,320 |
|
“ |
200 |
“ |
“ |
85 |
“ |
“ |
50 |
“ |
16,7 |
18,4 |
28,7 |
29,7 |
0,660 |
|
“ |
250 |
“ |
“ |
140 |
“ |
“ |
100 |
“ |
15,6 |
17 |
25,2 |
26 |
1,100 |
|
“ |
315 |
“ |
“ |
190 |
“ |
“ |
155 |
“ |
14,6 |
15,7 |
22,3 |
22,9 |
1,460 |
|
“ |
400 |
“ |
“ |
205 |
“ |
“ |
155 |
“ |
13,9 |
14,8 |
20 |
20,5 |
1,460 |
● Оснастка с 1 отверстием
Вся оснастка должна быть с одним отверстием
СПЛОШНАЯ ШАРНИРНАЯ ЦЕПЬ
|
Цепь № |
P мм |
L мм |
D1 мм |
D2 мм |
D4 мм |
G мм |
D5 мм |
D6 мм |
H мм |
S мм |
F1 мм |
F2 мм |
|
|
|
N |
N* |
|||||||||||||
|
M 450 |
200 |
56 |
60 |
120 |
149 |
11,5 |
42 |
30 |
80 |
12 |
114 |
67 |
450.000 |
700.000 |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
400 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
M 630 |
250 |
67 |
70 |
140 |
170 |
15 |
50 |
36 |
100 |
14 |
137 |
87,5 |
630.000 |
900.000 |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
400 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
500 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
M 900 |
250 |
78 |
85 |
170 |
210 |
17 |
60 |
44 |
120 |
16 |
153 |
95 |
900.000 |
1.250.000 |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
400 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
500 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
|
“ |
600 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
(*) Предельная нагрузка (с термозакаленным покрытием)
Дополнительные характеристики:
- ролики из нейлона, делирина и т. д.
- с удлиненными штифтами
- из нержавеющей стали
- обработка поверхности цинковым покрытием, никелирование и т. д.
- предварительно растянутая и маркированная
ОСНАСТКА
|
Цепь № |
P мм |
a мм |
b мм |
c мм |
d1 мм |
e мм |
f мм |
Угол мм |
Вес цепи кг/м |
Вес на деталь, кг |
|||
|
тип A |
тип B |
тип C |
тип D |
||||||||||
|
M 450 |
200 |
75 |
90 |
50 |
18 |
125 |
● |
70x9 |
24 |
27 |
40,5 |
47 |
0,330 |
|
“ |
250 |
“ |
“ |
125 |
“ |
“ |
85 |
“ |
22 |
24,9 |
39,5 |
41 |
1,000 |
|
“ |
315 |
“ |
“ |
195 |
“ |
“ |
155 |
“ |
21 |
23 |
34,5 |
36 |
1,600 |
|
“ |
400 |
“ |
“ |
280 |
“ |
“ |
240 |
“ |
19,6 |
21,2 |
30,5 |
31,4 |
2,300 |
|
M 630 |
250 |
90 |
115 |
50 |
24 |
165 |
● |
100x12 |
36 |
40,8 |
64 |
66,9 |
0,900 |
|
“ |
315 |
“ |
“ |
150 |
“ |
“ |
100 |
“ |
33,4 |
36,6 |
55,5 |
57,7 |
2,700 |
|
“ |
400 |
“ |
“ |
240 |
“ |
“ |
190 |
“ |
31,5 |
33,9 |
49 |
50,7 |
4,300 |
|
“ |
500 |
“ |
“ |
350 |
“ |
“ |
300 |
“ |
29,6 |
31,6 |
43,6 |
45 |
6,200 |
|
M 900 |
250 |
110 |
140 |
60 |
30 |
195 |
● |
120x15 |
49,7 |
56,5 |
98,3 |
104,5 |
1,600 |
|
“ |
315 |
“ |
“ |
125 |
“ |
“ |
65 |
“ |
45,5 |
51,8 |
84,2 |
89,7 |
3,300 |
|
“ |
400 |
“ |
“ |
215 |
“ |
“ |
155 |
“ |
42 |
46,2 |
72,5 |
76,9 |
5,700 |
|
“ |
500 |
“ |
“ |
300 |
“ |
“ |
240 |
“ |
39,3 |
42,7 |
63,8 |
67,6 |
8,000 |
|
“ |
600 |
“ |
“ |
350 |
“ |
“ |
300 |
“ |
37,3 |
39,9 |
56,6 |
58,9 |
8,000 |
● Оснастка с 1 отверстием
Вся оснастка должна быть с одним отверстием
ПОЛАЯ ШАРНИРНАЯ ЦЕПЬ
|
Цепь № |
P мм |
L мм |
D1 мм |
D2 мм |
D4 мм |
G мм |
D5 мм |
D6 мм |
D7 мм |
H мм |
S мм |
F1 мм |
F2 мм |
|
Вес на деталь, кг/м** |
|
|
N |
N* |
|||||||||||||||
|
MC 28 |
50 |
20 |
25 |
36 |
45 |
4,5 |
17 |
13 |
8,2 |
25 |
3 |
36 |
20,5 |
28.000 |
40.000 |
4,3 |
|
“ |
63 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
3,8 |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
3,2 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
2,8 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
2,5 |
|
MC 56 |
63 |
24 |
30 |
50 |
60 |
7 |
21 |
15,5 |
10,2 |
35 |
4 |
45 |
25 |
56.000 |
90.000 |
8,5 |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
7,2 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
6,2 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
5,4 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
4,7 |
|
MC 112 |
80 |
32 |
42 |
70 |
85 |
8,5 |
29 |
22 |
14,3 |
50 |
6 |
62,5 |
33 |
112.000 |
180.000 |
16,6 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
14 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
11,2 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
10,2 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
8,9 |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
7,9 |
|
MC 224 |
125 |
43 |
60 |
100 |
120 |
10,5 |
42 |
30 |
20,3 |
70 |
8 |
83 |
44 |
224.000 |
350.000 |
32,3 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
27,1 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
23,5 |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
20,6 |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
17,2 |
(*) Предельная нагрузка (с термозакаленным покрытием)
(**) Вес для цепи с роликом
“Тип C”
Дополнительные характеристики:
- ролики из нейлона, делирина и т. д.
- из нержавеющей стали
- обработка поверхности цинковым покрытием, никелирование и т. д.
- предварительно растянутая и маркированная
УСИЛЕННАЯ ЗВЕНЬЕВАЯ ЦЕПЬ
|
Цепь № |
P мм |
L мм |
D2 мм |
D5 мм |
D6 мм |
H мм |
H1 мм |
S мм |
F1 мм |
F2 мм |
|
Вес цепи кг/м |
|
|
N |
N* |
||||||||||||
|
ME 20 |
40 |
16 |
25 |
9 |
6 |
25 |
16 |
2,5 |
33 |
19 |
20.000 |
32.000 |
3 |
|
“ |
50 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
2,6 |
|
“ |
63 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
2,3 |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
2 |
|
ME 28 |
50 |
18 |
30 |
10 |
7 |
30 |
20 |
3 |
36 |
20,5 |
28.000 |
42.000 |
4,1 |
|
“ |
63 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
3,5 |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
3,1 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
2,8 |
|
ME 40 |
63 |
20 |
36 |
11 |
8 |
35 |
22,5 |
4 |
40,5 |
24 |
40.000 |
60.000 |
5,5 |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
4,8 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
4,2 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
3,7 |
|
ME 56 |
63 |
24 |
42 |
15 |
10 |
45 |
30 |
4 |
45 |
26 |
56.000 |
85.000 |
8,3 |
|
“ |
80 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
7 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
6,1 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
5,4 |
|
ME 80 |
80 |
28 |
50 |
18 |
12 |
50 |
32,5 |
5 |
54,5 |
30,5 |
80.000 |
125.000 |
11 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
9,5 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
8,5 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
7,2 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
6 |
(*) Предельная нагрузка (с термозакаленным покрытием)
Дополнительные характеристики:
- ролики из нейлона, делирина и т. д.
- из нержавеющей стали
- обработка поверхности цинковым покрытием, никелирование и т. д.
- предварительно растянутая и маркированная
УСИЛЕННАЯ ЗВЕНЬЕВАЯ ЦЕПЬ
|
Цепь № |
P мм |
L мм |
D2 мм |
D5 мм |
D6 мм |
H мм |
H1 мм |
S мм |
F1 мм |
F2 мм |
|
Вес цепи кг/м |
|
|
N |
N* |
||||||||||||
|
ME 112 |
80 |
32 |
60 |
21 |
15 |
60 |
40 |
6 |
63 |
36 |
112.000 |
175.000 |
17 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
14,5 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
13 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
11 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
10 |
|
ME 160 |
100 |
37 |
70 |
25 |
18 |
70 |
45 |
7 |
72 |
41,5 |
160.000 |
260.000 |
21,5 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
19 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
17 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
15 |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
13,5 |
|
ME 224 |
125 |
43 |
85 |
30 |
21 |
90 |
60 |
8 |
84 |
47 |
224.000 |
340.000 |
32,5 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
27,5 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
23 |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
21 |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
19 |
|
ME 315 |
160 |
48 |
100 |
36 |
25 |
100 |
65 |
10 |
97 |
55 |
315.000 |
520.000 |
43 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
37 |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
32 |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
28,6 |
|
“ |
400 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
25,5 |
(*) Предельная нагрузка (с термозакаленным покрытием)
Дополнительные характеристики:
- ролики из нейлона, делирина и т. д.
- из нержавеющей стали
- обработка поверхности цинковым покрытием, никелирование и т. д.
- предварительно растянутая и маркированная
УСИЛЕННАЯ ЗВЕНЬЕВАЯ ЦЕПЬ
|
Цепь № |
P мм |
L мм |
D2 мм |
D5 мм |
D6 мм |
H мм |
H1 мм |
S мм |
F1 мм |
F2 мм |
|
Вес цепи кг/м |
|
|
N |
N* |
||||||||||||
|
ME 112 |
80 |
32 |
60 |
21 |
15 |
60 |
40 |
6 |
63 |
36 |
112.000 |
175.000 |
17 |
|
“ |
100 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
14,5 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
13 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
11 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
10 |
|
ME 160 |
100 |
37 |
70 |
25 |
18 |
70 |
45 |
7 |
72 |
41,5 |
160.000 |
260.000 |
21,5 |
|
“ |
125 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
19 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
17 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
15 |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
13,5 |
|
ME 224 |
125 |
43 |
85 |
30 |
21 |
90 |
60 |
8 |
84 |
47 |
224.000 |
340.000 |
32,5 |
|
“ |
160 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
27,5 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
23 |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
21 |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
19 |
|
ME 315 |
160 |
48 |
100 |
36 |
25 |
100 |
65 |
10 |
97 |
55 |
315.000 |
520.000 |
43 |
|
“ |
200 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
37 |
|
“ |
250 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
32 |
|
“ |
315 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
28,6 |
|
“ |
400 |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
“ |
25,5 |
(*)Предельная нагрузка (с термозакаленным покрытием)
Дополнительные характеристики:
- ролики из нейлона, делирина и т. д.
- из нержавеющей стали
- обработка поверхности цинковым покрытием, никелирование и т. д.
- предварительно растянутая и маркированная
МЕТРИЧЕСКАЯ ЦЕПЬ, ISO 1977 – DIN 8167 (скачать)
